Regulatory temperatury ETI są regulatorami przeznaczonymi do montażu na szynie DIN i ich zadaniem jest kontrola temperatury w systemach przemysłowych, np.: ETI 1544 - fundamenty chłodni, hale produkcyjne, warsztatowe i magazynowe, ETI 1522 – kontrola temperatury pod izolacją rur zabezpieczonych przewodami grzejnymi.
Dane techniczne: Napięcie zasilania: 230V AC +10/-10%, 50Hz Pobór mocy: 3VA Maksymalne zabezpieczenie: 10A Wyjście przekaźnika, SPCO: 10A Obciążenie: 10A, 2300W Zakres regulacji: załącz/ wyłącz Zakres regulacji temperatury: od 0 st. C do +50 st. C Histereza regulowana: do 0,3 st. C do 6 st. C Temperatura pracy: od 0 st. C do + 50 st. C Wymiary (mm): wys. 86, szer. 36, głęb. 58 Klasa ochrony: IP 20 Waga: 170g Czujnik temperatury: NTC- termistor

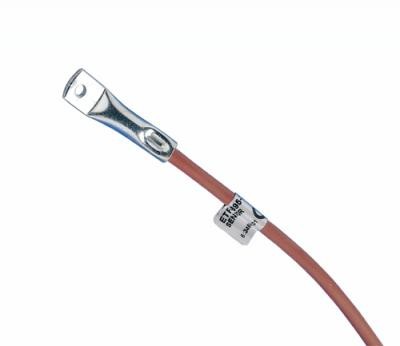

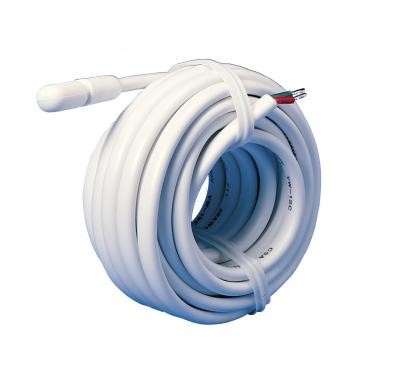

Opis działania: Regulatory ETI są przystosowane do sterowania przemysłowymi systemami grzewczymi. Dioda LED sygnalizuje pracę systemu grzejnego w zakresie temperatury od 0 st. C do +50 st. C. ETI mogą pracować z każdym czujnikiem temperatury serii ETF (podłogowy lub na rury). Jako dwustanowe regulatory (załącz/wyłącz) z regulowaną histerezą zwierają styki przekaźnika, jeżeli temperatura czujnika jest niższa od nastawy histerezy i wtedy dioda LED świeci się a rozwiera, gdy jest wyższa i wtedy dioda LED jest zgaszona. System grzejny podłączamy pomiędzy zaciskami 4 i 5. Regulatory Elektra ETI wyposażone są w przekaźnik przełączający, dlatego mogą być zastosowane jako regulatory do sterowania systemami chłodzenia. W takim wypadku system chłodzący należy podłączyć między zaciskami 3 i 5.
